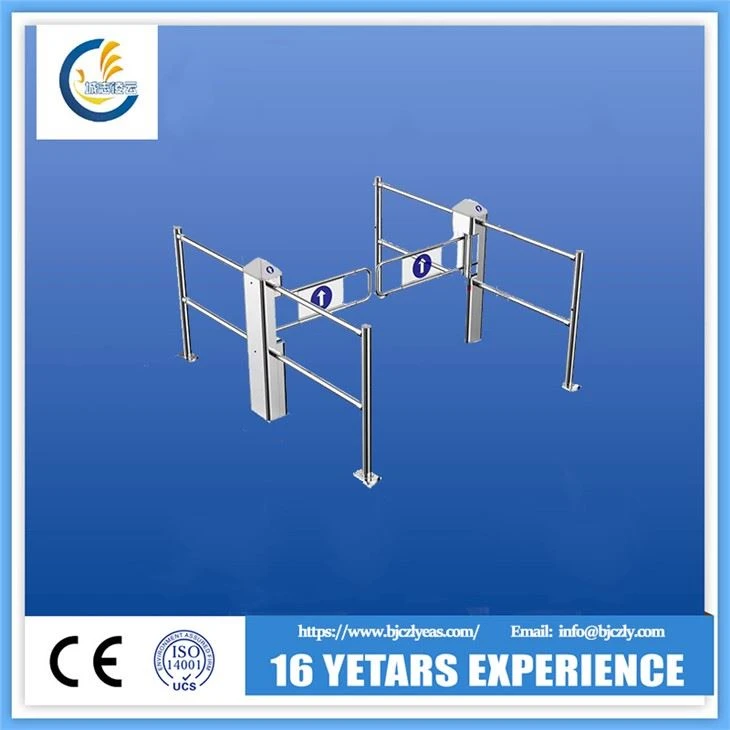

Poteau de barrière de file d'attente de foule en acier inoxydable avec ceinture réglable

Barrière de foule en acier inoxydable/système de contrôle d'accès client de supermarché

Introduction:



I. Champ d'application
Un tourniquet peut réaliser le blocage et le contrôle d'accès d'un passage public. Sa partie mécanique comprend un dispositif de commande d'urgence. Au moment de la mise hors tension, les bras des deux ailes s'ouvriront automatiquement pour offrir un accès. Au moment de l'électrification, les bras se réinitialiseront. Avec une variété de configurations, il s'adapte à tous les bâtiments et peut résoudre tous les problèmes de contrôle à l'entrée et à la sortie.
II. Caractéristiques
1. Poinçonnage NC de boîtier étanche à la pluie en acier inoxydable SUS304 # 1,2 mm, alésage laser, un nouveau et beau design;
2. Surface d'installation unique, garantissant une installation simple et pratique de l'équipement de contrôle des bras de l'intégrateur de système'
3. Le moteur à courant continu sans balai LINIX (la meilleure marque de micromoteurs en Chine) est utilisé et sa surface est plaquée de dichromate ;
4. Commande de tourniquet programmable, dans une ou deux directions (définie par l'utilisateur) ;
5. Le piédestal est fixé à l'aide de boulons à expansion.
III. Introduction au moteur à courant continu sans balais
Paramètres moteur :
45 ZW N 24-30/60JB
Numéro de réducteur
Puissance de sortie: 30 signifie 30W
Tension nominale : 12 correspond à 12 V
Code du matériau magnétique du rotor : N signifie Nd-Fe-B
Code du nom du produit : Z signifie DC, W signifie brushless

1. Paramètres techniques
1.1 Structure : 304 #/2.0mm d'épaisseur, boîtier rond en acier inoxydable
1.2 Dimensions extérieures :
Diamètre de la colonne principale : 169 mm
1.3 Poids : 40 kg
1.4 Longueur du bras rotatif : 500 mm-900 mm (ou personnalisé)
1.5 Charge maximale du bras rotatif : 30kg
1.6 Angle de rotation du bras rotatif : 180°
1.7 Sens de rotation : deux sens
1.8 Alimentation : AC220 ± 10 % V/50 ± 10 % Hz
1.9 Moteur d'entraînement : moteur à courant continu brossé (12 V)
1.10 Interface d'entrée : signal de contact sec ou signal de niveau 12 V ou signal d'impulsion 12 V avec une largeur d'impulsion  100 ms ; Courant d'entraînement 10mA
1.11 Interface de communication : norme RS485 ; Distance de communication ≤ 1200m
1.12 Vitesse de passage : 40 personnes/minute (ouvert en permanence) ; 25-30 personnes/minute (fermé en permanence)
1.13 Intervalle d'ouverture et de fermeture du bras : 1-2s
1.14 Temps nécessaire pour entrer dans l'état de passage après mise sous tension : 3s
1.15 Temps de réinitialisation automatique en cas de problème : 10s
1.16 Environnement de travail :
Intérieur extérieur
Température : -10° C-50° C
HR : ≤ 90 %, pas de condensation
2. Principales fonctions et caractéristiques

1) Ses fonctions d'auto-inspection et d'avertissement des problèmes facilitent la maintenance et l'utilisation de l'utilisateur'
2) L'état de fonctionnement de l'équipement's peut être programmé par le petit panneau intégré sur le tableau de commande principal ;
3) La structure mécanique peut empêcher les opérateurs d'être coincés ou blessés. Comme un bras rotatif est bloqué pendant le processus de réinitialisation, le moteur cessera de fonctionner dans le délai spécifié. Le bras se réinitialisera à nouveau (jusqu'à ce qu'il soit réinitialisé) après le délai par défaut et la force est faible ( small 2Kg);
4) Verrouillage d'accès : Le bras rotatif est verrouillé automatiquement avant qu'un signal d'ouverture ne soit reçu.
5) Synchronisation des bras rotatifs (pour les bras doubles) ;
6) Réinitialisation automatique : Si une personne ne parvient pas à passer dans le délai spécifié après l'ouverture du tourniquet, le système annulera automatiquement l'autorisation de cet accès ;
7) Le tourniquet peut être réglé comme constamment ouvert ou constamment fermé afin de répondre aux exigences des différents sites ;
8) L'induction ou la temporisation se réinitialisera automatiquement dans 5 secondes (réglable) après l'ouverture ; Et
9) Les bras rotatifs s'ouvrent automatiquement en cas de panne de courant pendant qu'ils se ferment au moment de l'électrification, répondant aux exigences de protection contre l'incendie.
