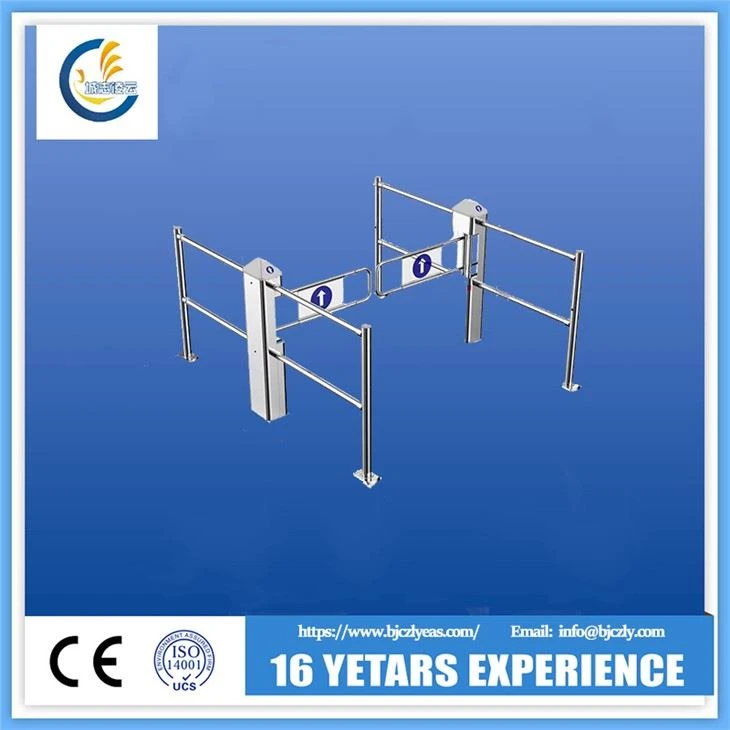

Spécification du système de servocommande sans balais

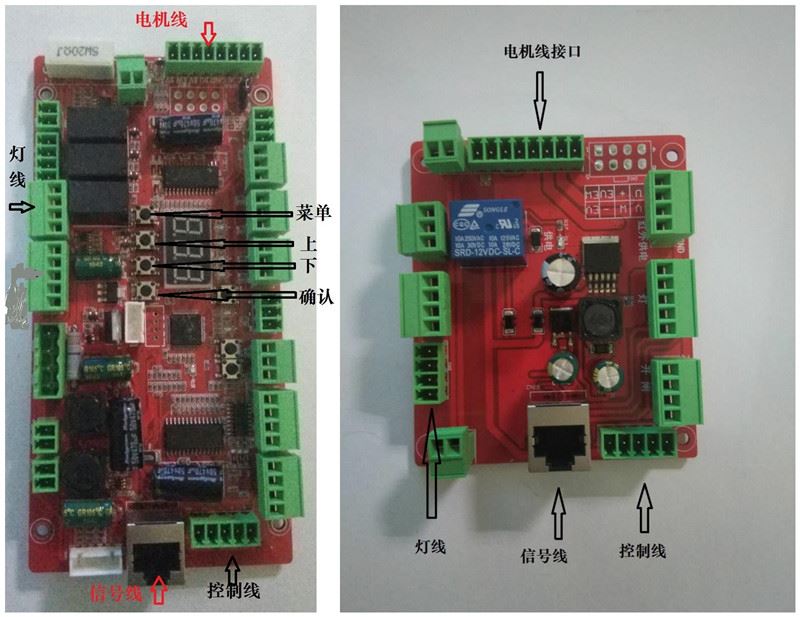

- Schéma de câblage de la carte mère

- Schéma de câblage de la carte principale

Caractéristiques fonctionnelles

1. Il a la fonction d'auto-vérification des défauts et d'invite d'alarme, ce qui est pratique pour les utilisateurs à entretenir et à utiliser.

2. Peut être connecté à n'importe quel signal de contrôle de sortie de dispositif de contrôle ou à un bouton ou à une télécommande pour obtenir un trafic de contrôle à sens unique.

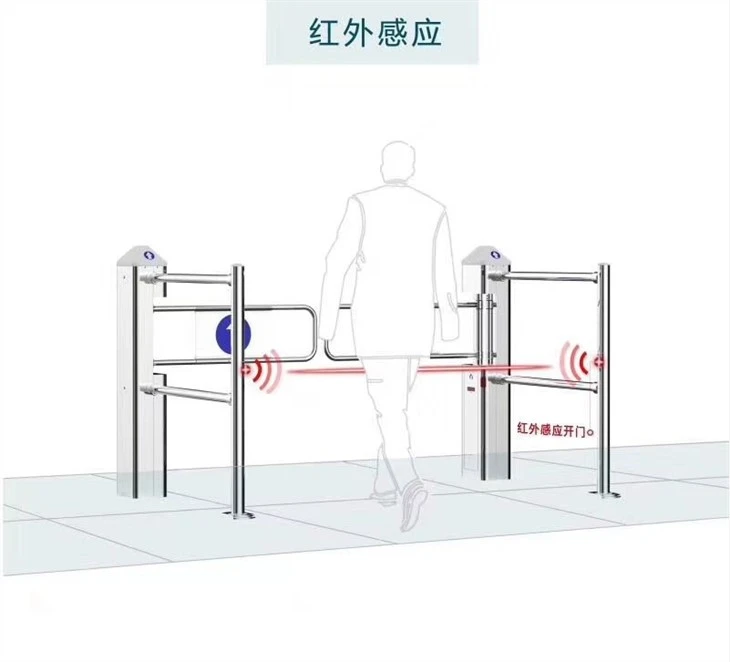

3. Fonction de réinitialisation automatique : après chaque balancement de 90 degrés, et détecte le passage de personnes et d'objets, c'est-à-dire la réinitialisation automatique, ou dans le délai spécifié (délai multi-fichiers réglable) ne passe pas, le système annule automatiquement le droit de passer et revenir à la position initiale.

4. Indication d'éclairage: indication d'état des feux de signalisation à haute luminosité pour guider le trafic.

5. Entrée de contrôle d'incendie : peut être connectée à un signal d'alarme incendie pour obtenir une ouverture constante de la porte.

6. Fonction d'avertissement d'alarme : en cas de trafic ou de porte illégal, avertissement d'alarme automatique.

7. Vitesse réglable : le bras oscillant ouvre et ferme la vitesse de plusieurs niveaux réglables, les utilisateurs peuvent être réglés en fonction des besoins réels.

8. Une nouvelle génération de système de contrôle ARM de qualité industrielle, ajoutant des paramètres numériques multifonctions, des fonctions de cryptage et de réinitialisation.

9. Fonction anti-retour : lors du processus de réinitialisation du bras oscillant, si la force externe inverse le bras oscillant, le bras oscillant démarre automatiquement la poussée inverse et envoie une alarme, et lorsque la force externe disparaît, il revient automatiquement à zéro pour reprendre le trafic.

10. Fonction de protection automatique : lorsque la force externe empêche le bras oscillant de se déplacer normalement et que la force externe est continue, le système détecte automatiquement 20 secondes après la protection automatique et entre en état de veille. La prochaine entrée de signal légale, la porte reviendra automatiquement à la normale.

11. Fonction de tampon anti-collision à plusieurs étages: lors d'un passage ou d'un coup de poing illégal, la tige de frein tamponne l'angle correspondant et démarre la poussée inverse immédiate, et démarre l'alarme en même temps, ce qui réduit considérablement les dommages mécaniques causés par fréquent ou collision continue tout en réalisant un anti-dommage humanisé.

12. Service sans pilote : bras oscillant hors tension automatiquement ouvert, réinitialisation automatique sous tension (blocage du trafic).

paramètres techniques

Chauffeur	M05 basse énergie
Énergie cinétique maximale	J<>
La force maximale	67N (bord extérieur du ventilateur de porte)
Couple d'entraînement	Environ 5 Nm
Verrouiller	Frein de vitesse RA12
Couple de blocage	20 Nm minimum
Fréquence de passage	30 personnes/min
Conception d'entraînement	100 00000 cycles de commutation
La vie au volant MCBF	100 00000 cycles de commutation
Angle ouvert	-90° - +90°
Contrôler	STE 21
Logiciel	FAC
Source de courant	V CA /50-60Hz 100-230
Charge d'accouplement	120VA
Tension de l'unité de contrôle	24V CC
Interface	Interface série interne : connexion de bus à l'intérieur du panneau de commande CAN Externe : peut connecter jusqu'à 8 équipements ; Pas de retour de pression pour 5 cartes ETS 21 par bloc ; d'autres commentaires sont disponibles via d'autres ETS 21io

Description de l'entrée du mode de débogage

1. Appuyez sur la touche de menu 3 secondes, apparaît L-1, appuyez sur la touche de confirmation, entrez le mode de débogage de l'heure de fermeture de la porte

2. Appuyez sur la touche de menu 3 secondes, apparaissez L-1, appuyez sur la touche jusqu'à ce que apparaisse L-7, appuyez sur la touche de confirmation, entrez le mode de débogage de la porte hors tension (voir le tableau ci-dessous pour plus de détails)

3. Appuyez sur la touche de menu 3 secondes, apparaissez L-1, appuyez sur la touche jusqu'à ce que apparaisse L-12, appuyez sur la touche de confirmation, entrez le mode de débogage du son de la porte (voir le tableau ci-dessous pour plus de détails)

4. Appuyez sur la touche de menu pendant 3 secondes, apparaît L-1, appuyez sur la touche, apparaît D-1, appuyez sur la confirmation, invite vocale pour pousser le bras oscillant à la position souhaitée, cette fois vous pouvez régler le bras oscillant, régler, appuyer sur le menu pour valider, appuyer sur le menu pour sortir (voir tableau ci-dessous)

Les utilisateurs peuvent configurer des tables de code de débogage

Numéro de menu	Sens	Défaut	Portée
L-1	Horaires d'ouvertures	4 secondes	0-30 secondes (nombre plus grand, temps de fermeture plus long)

L-7	Sens de commutation	0	0 pour : ouvert à gauche 1 pour : ouvert à droite
L-13	Voix d'alarme	-	Cliquez sur Ajouter et soustraire Sélectionnez la catégorie de voix Enregistrer par confirmation
L-12	Volume de la voix	15	0 Minimum 15 Maximum
L-14	Test de vieillissement de porte	Appuyez sur confirmer pour entrer, touche menu pour quitter
D-1	Paramètres du bit zéro	Si les deux bras oscillants de la porte ne sont pas alignés, après avoir entré l'arbre libre du moteur dans la position de fermeture souhaitée, selon la carte principale, la confirmation peut être
D-4	Vitesse d'ouverture et de fermeture	1, le plus rapide 10, le plus lent (10 par défaut)
