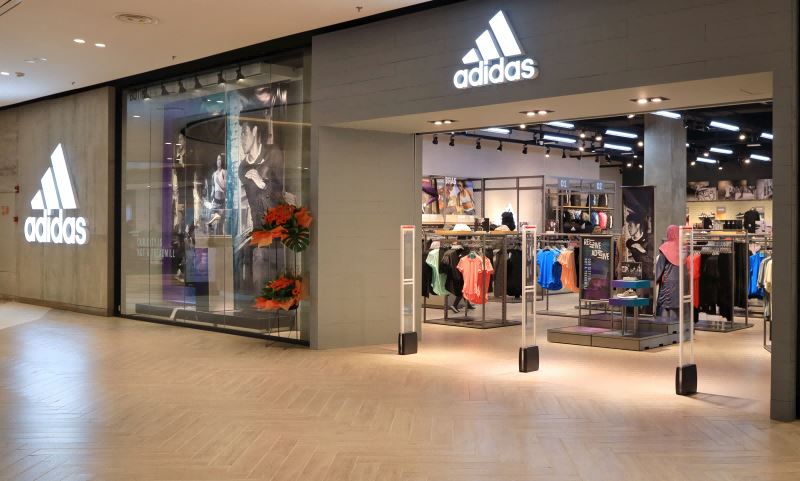

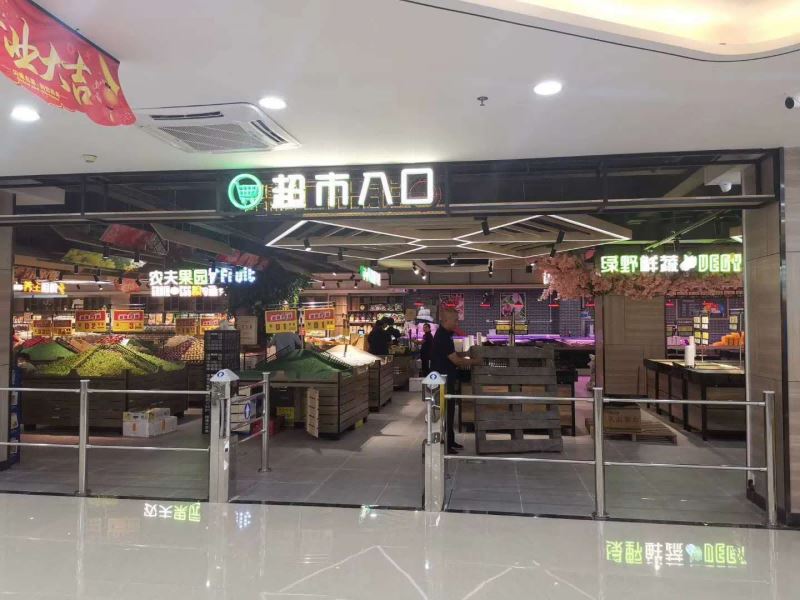

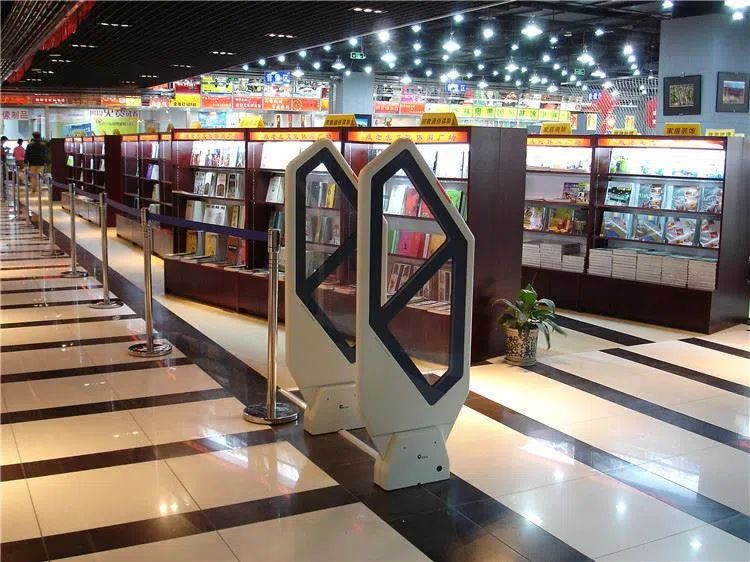

Tous ceux qui ont visité le supermarché savent qu'il y a toujours des portes verticales à l'extérieur de l'entrée du supermarché. Il s'agit de la porte antivol utilisée par le supermarché pour empêcher le vol des marchandises du supermarché. Si un voleur vole quelque chose au supermarché, il ne doit pas partir. Si vous sortez du supermarché, l'étiquette antivol sur le produit du supermarché sera détectée par la porte antivol et une alarme retentira pour que la sécurité du supermarché contrôle le voleur. Et cette invention ?
Il existe deux types de portes antivol couramment utilisées dans les supermarchés sur le marché : l'une est une porte antivol à radiofréquence et l'autre est une porte antivol acousto-magnétique. Le système antivol magnétique peut atteindre presque zéro fausses alarmes, alors pourquoi le système antivol acousto-magnétique peut-il résoudre le problème que le système antivol radiofréquence ne peut pas résoudre et obtenir presque zéro fausses alarmes ? Le Baige suivant décrypte le système antivol acousto-magnétique pour atteindre presque zéro fausses alarmes. raison.
1. Le processus de fonctionnement du système antivol acousto-magnétique consiste simplement à utiliser le phénomène de résonance généré par le principe du diapason pour obtenir une opération de fausse alarme presque nulle. Lorsque la fréquence du signal transmis (champ magnétique alternatif) est cohérente avec la fréquence d'oscillation de l'étiquette acousto-magnétique, l'étiquette acousto-magnétique provoquera une résonance similaire à un diapason et générera un signal de résonance (champ magnétique alternatif) ; lorsque le récepteur le détecte en continu 4 à 8 fois (réglable) ) Après le signal de résonance (une fois toutes les 1/50 de seconde), le système de réception enverra une alarme. Les caractéristiques du système acousto-magnétique sont un taux de détection antivol élevé, presque zéro fausses alarmes, non blindé par une feuille d'étain métallique, une bonne immunité et une large protection (la largeur maximale d'un seul système peut protéger 4 mètres).
Deuxièmement, c'est le principe utilisé par le système antivol acousto-magnétique. Ce principe implique l'effet magnétique de la physique. Le processus peut être un peu ésotérique, mais j'espère que tout le monde peut le comprendre.
1. Effet magnétostrictif : sous l'action d'un champ magnétique externe, la taille d'une substance ferromagnétique change ; une fois le champ magnétique externe supprimé, il revient à sa longueur d'origine. Sous l'action d'un champ magnétique, la longueur du matériau magnétostrictif change linéairement et se déplace ; ou il change à plusieurs reprises sous l'action d'un champ magnétique alternatif, entraînant des vibrations ou des ondes sonores ; ce matériau peut convertir l'énergie électromagnétique en énergie mécanique ou en énergie sonore, et vice versa. Convertir l'énergie mécanique en énergie électromagnétique ; le premier est appelé effet magnétostrictif et le dernier est appelé effet piézomagnétique.
Sous l'action d'une certaine intensité de champ magnétique, le métal magnétique ferrite produit un changement de longueur, qui peut être compris comme un léger changement de la distance entre les atomes en raison de l'aimantation. Dans un champ magnétique alternatif, vous pouvez voir la bande métallique magnétostrictive vibrer en fonction de la fréquence du champ magnétique alternatif. Si la fréquence du champ magnétique alternatif est cohérente avec la fréquence de résonance du barreau métallique, son amplitude est la plus grande, c'est-à-dire qu'une résonance se produit. Cet effet est particulièrement évident pour le permalloy (ou alliage fer-nickel).
En revanche, cet effet magnétostrictif est réversible, c'est-à-dire piézomagnétique. Par conséquent, lorsque la fréquence du champ magnétique alternatif est cohérente avec la fréquence de résonance de la bande métallique dans l'étiquette acousto-magnétique, la bande de permalloy se met à vibrer. Lorsque le champ magnétique alternatif est désactivé, l'étiquette acousto-magnétique maintiendra une vibration amortie pendant une certaine période de temps comme un diapason, et générera un signal de résonance en tant qu'extension spatiale du champ magnétique alternatif, qui peut être détecté par le récepteur.
Le coefficient de magnétostriction λ est utilisé pour décrire l'effet de magnétostriction, λ=(LH-L0)/L0, L0 est la longueur d'origine du matériau et LH est la longueur du matériau après le changement sous l'action d'un champ magnétique externe . Parce que le permalloy a un coefficient de magnétostriction élevé, tel que: Ni50 permalloy λ=25×10-6, Ni80 permalloy λ=(0.1"0.5)×10-6, donc la magnétostriction du permalloy Les coefficients sont tous plus grands, et le signal de résonance généré par l'étiquette est également plus important.
2. Coefficient de couplage magnéto-mécanique k. Lorsque la bande mince de permalloy est excitée par un champ magnétique alternatif sous un champ magnétique de polarisation, en raison de l'effet magnétostrictif et de l'effet piézomagnétique, une conversion alternative entre l'énergie magnétique et l'énergie mécanique se produit dans la bande mince. La conversion d'énergie est appelée couplage magnéto-mécanique. Le coefficient de couplage magnéto-mécanique k est utilisé pour mesurer sa taille, et la valeur k est déterminée par la méthode suivante. L'élément central de l'étiquette acousto-magnétique est une mince bande de permalloy.
Selon la théorie phénoménologique, le coefficient de couplage magnéto-mécanique k s'exprime ainsi : Dans la formule ci-dessus, fr est la fréquence de résonance et fa est la fréquence d'anti-vibration. Selon la courbe de résonance du test du tag acousto-magnétique. Lorsque la fréquence du signal d'excitation est de 57,9 kHz, la courbe de résonance atteint la valeur maximale, à savoir fr=57,9 kHz ; lorsque la fréquence du signal d'excitation est de 59,7 kHz, la courbe de résonance atteint la valeur minimale, à savoir fa=59,7 kHz. Par conséquent, calculez le coefficient de couplage magnéto-mécanique k=0,251. Evidemment, l'étiquette acousto-magnétique possède des points de résonance et des points anti-vibratoires. Sous l'action d'un petit champ magnétique d'excitation, il peut générer un signal de résonance plus important et la différence de tension entre les deux points est importante, indiquant que l'étiquette a un coefficient de couplage magnéto-mécanique important. La courbe de résonance nette indique que l'étiquette a une valeur Q plus élevée, une bande passante plus étroite et une sélectivité plus forte. Par conséquent, si un champ magnétique de polarisation approprié est réglé pour le faire fonctionner dans une zone avec de meilleures caractéristiques, un signal de résonance plus élevé et une stabilité de fréquence plus forte peuvent être obtenus.
3. L'étiquette acousto-magnétique à effet diapason est composée d'une petite boîte en plastique d'une longueur d'environ 40 mm, d'une largeur de 8" 14 mm et d'une épaisseur de 1 mm (le plus fin existant). Dans la petite boîte, elle est composée de deux bandes métalliques similaires à un diapason. La structure de l'étiquette est une bande métallique magnétique dure fixée sur la boîte en plastique, et l'autre est une bande magnétique douce en permalloy pouvant vibrer librement. Selon le matériau spécial et la structure de l'étiquette, elle a une certaine fréquence de résonance ; lorsqu'il est ajouté Lorsque la fréquence du champ magnétique alternatif est cohérente avec la fréquence de résonance de l'étiquette, une résonance se produira. En raison de l'effet magnétostrictif et de l'effet piézomagnétique, lorsque le champ magnétique alternatif externe disparaît, l'étiquette produira toujours une oscillation amortie, formant un mode d'énergie de champ magnétique alternatif et de conversion d'énergie mécanique. , Produit un signal de résonance atténué, qui est un signal composite acousto-magnétique. La fréquence de travail d'une étiquette acousto-magnétique typique est de 58 kHz et le signal de résonance du diapason est similaire à celui des ultrasons. Par conséquent, la capacité anti-interférence et le pouvoir de pénétration sont extrêmement forts, ce qui est différent des autres Le plus grand avantage des étiquettes.
Dans le processus d'utilisation de l'effet diapason pour identifier, il s'agit en fait d'un processus de conversion mutuelle entre l'énergie électromagnétique et l'énergie mécanique. Cependant, en raison du faible rendement de conversion d'énergie des dispositifs magnétosensibles, une puissance de transmission élevée est requise. Par exemple, la valeur typique de l'intensité minimale du champ magnétique actif est supérieure à 16 A/m. Par conséquent, le détecteur d'antenne du système acousto-magnétique est relativement grand.
3. La fausse alarme du système antivol acousto-magnétique actuel n'est rien de plus que le débogage de la machine (comme la sensibilité est trop faible, il suffit d'augmenter la sensibilité de la machine) et les problèmes de qualité (comme la qualité de la machine n'est pas aux normes ou les pièces internes de la machine sont défectueuses, etc. Problèmes de qualité) et problèmes d'installation (comme une installation faible), il n'y aura presque pas de fausses alarmes en cas de rencontre avec des objets métalliques.
